ERD란?

Entity RelationShip Diagram

개체-관계모델즉, 테이블간의 관계를 설명해주는 다이어그램

프로젝트에 사용되는 DB의 Schema를 한눈에 파악이 가능

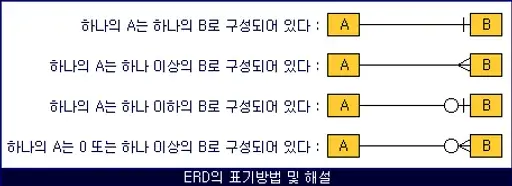

ERD 표현법

1:1 (One to One)

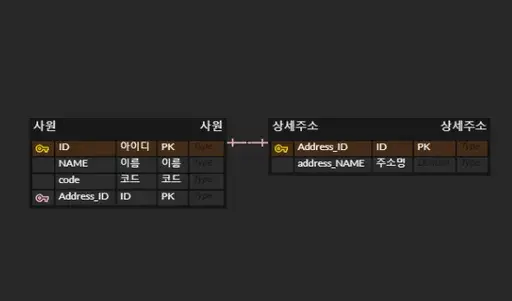

• 사원과 상세주소간의 관계를 표현
• 1명의 사원은 1개의 address

1:N (One to Many)

• 부서와 사원관의 관계
• 사원은 한개의 부서에 소속
• 한개의 부서에는 여러 회사원이 소속

N:M (Many to Many)

• 상품과 유저간의 관계
• 여러명의유저가 여러상품을 소유 가능

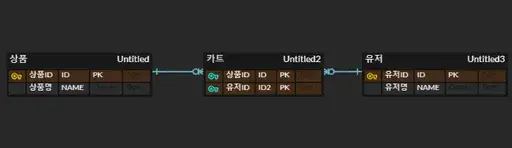

• 두개를 외래키로 가진 JOIN테이블을 만들어 관리
